图纸通官方版
- 类别：综合应用
- 大小：32.45 MB
- 平台：Android
- 版本：8.12.1
- 语言：中文
- 厂商：上海新迪数字技术有限公司
- 星级：
- 更新：2025-07-01
应用简介
【应用简介】 图纸通是一款手机看3D模型\\CAD图纸、批注图纸、管理图纸等多功能于一体，“图纸通”支持手机APP、微信、手机浏览器、PC电脑多种应用终端，支持40多种3D模型和2D图纸。可应用到产品研发设计、生产制造、售后服务等多个环节工作中。
集CAD看图纸、CAD手机看图、CAD批注、CAD图纸编辑、CAD图纸标注，CAD图纸测量、CAD快速看图、dwg看图纸、3D看图纸、三维看图纸、手机CAD看图纸、快速看图纸、看三维图纸、看三维模型、看3D模型于一体的手机快速看图纸软件。
【主要功能】

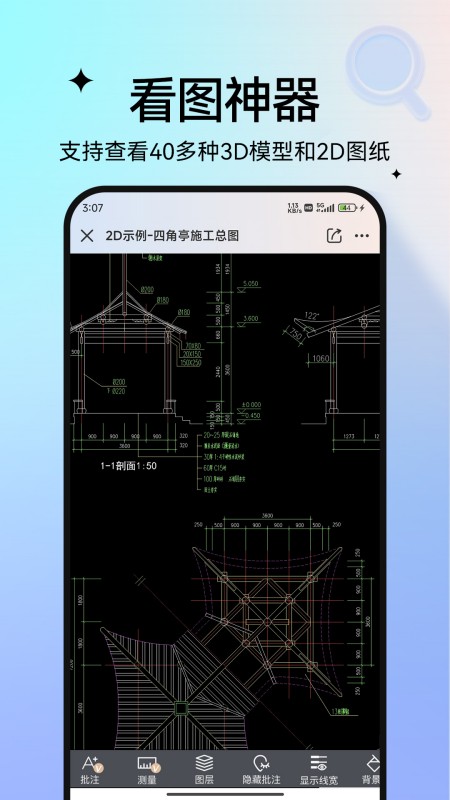

1、手机便捷看图
图纸通支持40多种3D模型、CAD图纸的手机在线浏览，通过图纸通，可以直接打开查看微信、钉钉、企业微信中所接收到的图纸，也可以直接打开查看存放在手机本地或电脑本地中的图纸。 支持SolidWorks、Creo、NX、CATIA、Inventor、Solid Edige、STEP、IGES、STL、DWG、DXF、DGN等40多种CAD图纸和3D模型格式。
图纸通支持打开sldprt;sldasm;prt;prt;asm;asm;par;psm;ipt;iam;catpart;catproduct;cgr;model;exp;session;x_t;xmt_txt;x_b;xmt_bin;p_b;xmp_bin;p_t;xmp_txt;sat;sab;asat;asab;igs;iges;stp;step;stpz;stpx;jt;xcgm;3dm;3dxml;stl;obj;3mf;vda等3D图纸文件格式。dwg;dxf;pdf;dgn;exb等2D图纸文件格式。pdf;bmp;jpg;jpeg;png;gif;doc;docx;docm;xls;xlsx;xlsb;xlsm;ppt;pptx;pptm等文档格式。
2、强大的浏览交互功能
提供强大的3D模型和2D图纸查看交互操作功能，可进行多角度、全方位查看产品3D模型外观结构和内部结构，可查看3D模型的BOM 信息、PMI信息，测量尺寸、包围盒、面积、体积、重量等各类参数。支持手机直接交互浏览3D模型和CAD图纸，提供：视角、剖切、结构树、测量、包围盒、PMI、爆炸、拖拽、平移、缩放、旋转等多种交互看图功能。

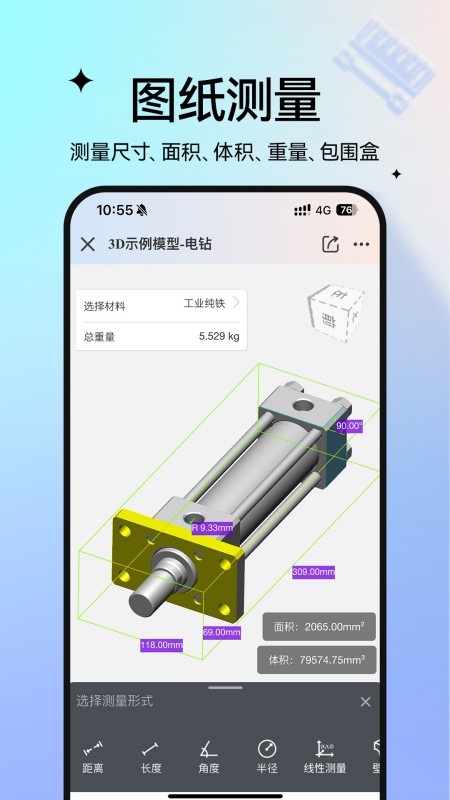

图纸通拥有强大【3D模型测量】功能：
【距离测量】可以测量点到点、点到线、点到面、线到线、线到面、面到面、圆心距 、孔轴到点、孔轴到线、孔轴到面的距离。
【长度测量】可以测量线段或曲线的长度，测量一个平面或曲面的周长。
【角度测量】可以测量线夹角、面夹角、线面夹角等角度。
【半径测量】可以测量圆孔、圆弧线、圆柱面、球面、球体的半径。
【面积测量】可以测量平面或曲面的面积、还可以测量实体的表面积。
【体积测量】可以测量单个实体的体积和模型的总体积。
【重量测量】可以选择不同的材料来测量单个实体重量和总重量。
【包围盒】可以测量模型的正交包围盒尺寸（最大长宽高尺寸）。
图纸通拥有强大【2D图纸测量】功能：
【坐标测量】可以测量坐标
【距离测量】可乐测量点到点、点到线、线到线、线性测量、圆心距、圆心到点、圆心到线的距离
【线段长度测量】可以测量线段或弧线的长度
【连续长度测量】可以进行连续的长度测量
【面积测量】可以测量面积
【半径测量】可以测量半径
【角度测量】可以测量线夹角、面夹角、线面夹角等角度。
【设置比例】可以设置图纸的长宽比例

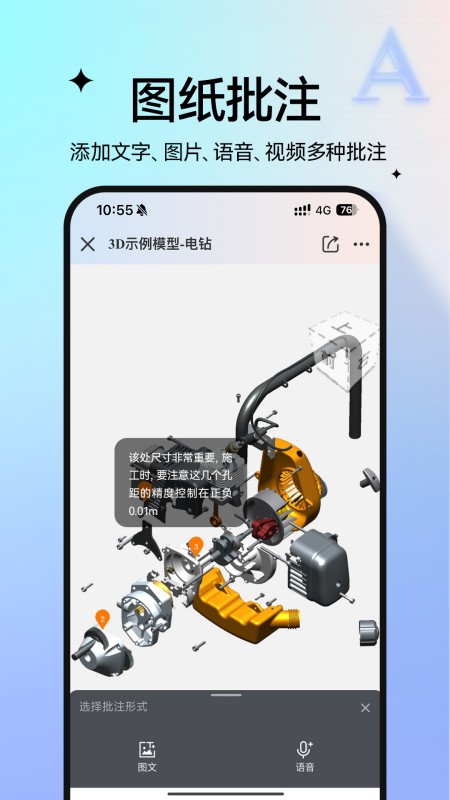

3、批注图纸
可以对3D模型和2D图纸进行批注及说明。
4、全面的图纸管理
提供【图纸网盘】功能，可上传文件，将上传的3D模型和CAD图纸和技术文档进行分类管理、存储。实现不同设备文件备份、共享、轻量化转换、随时随地预览。

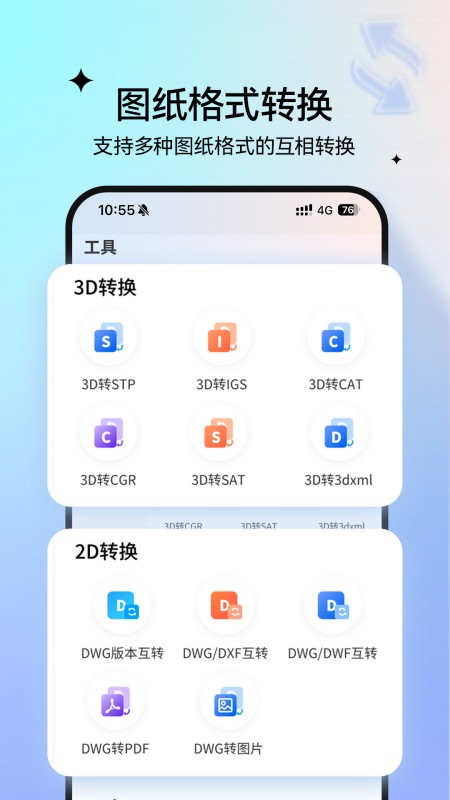

5、专业的格式转换
支持不同文件格式之间的兼容互转，如【DWG版本互转】、【PDF转DWG】、【3D转STP】、【3D转STEP】等多种2D、3D格式转换功能。
6、丰富的专业工具
提供丰富的专业工具，满足从业人员的各种计算、测量等需求。包括有：【钣金展开】工具，【几何计算】工具等。
【VIP版获取方式】
新用户注册可免费试用VIP会员。
老用户邀请新用户注册，即可免费领VIP会员，多邀多得，上不封顶。
【联系我们】
微信公众号：图纸通
客服电话：400-0919-606
客服邮箱：support@newdimchina.com
软件功能
图纸通是一款多功能的手机软件，具备以下功能：
1. 支持多种 3D 模型和 CAD 图纸格式的手机在线浏览，包括 SolidWorks 等多种格式的 3D 图纸文件和 dwg 等 2D 图纸文件，以及各类文档格式。
2. 拥有强大的浏览交互功能，可多角度查看 3D 模型外观和内部结构，查看相关信息和测量各类参数，提供多种交互看图功能。
3. 可对 3D 模型和 2D 图纸进行批注及说明。
4. 全面的图纸管理，提供图纸网盘功能，可分类管理和存储文件，并实现备份、共享等。
5. 专业的格式转换功能，支持不同格式间的兼容互转。
6. 丰富的专业工具，如钣金展开工具、几何计算工具等。
推荐理由
1. 功能集成度高，集看图纸、批注、编辑、测量等多种功能于一体。
2. 支持多终端，方便在不同设备上使用和管理图纸。
3. 强大的格式兼容性，能满足各种图纸格式的处理需求。
4. 提供专业工具，为相关从业人员带来便利。
App 点评
图纸通这款软件在功能上表现得非常全面和强大，无论是 3D 模型还是 2D 图纸的处理都十分出色。其浏览交互功能丰富多样，能让用户深入了解图纸细节。图纸管理和格式转换功能也增加了使用的便利性和灵活性。专业工具更是为特定领域的用户提供了有力支持。总体来说，是一款非常值得推荐的图纸处理软件。
新特征
1、新增支持16种2D格式转换功能；2、格式转换UI及交互的更新优化；
应用截图
